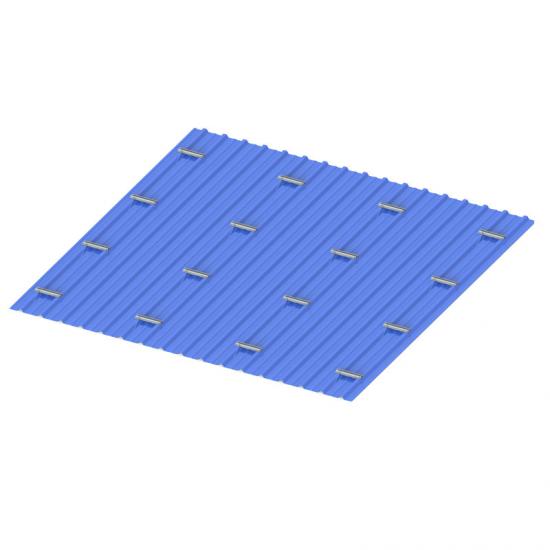

Solución sin rieles para montaje en techo metálico trapezoidal

Nombre del producto: Solución sin rieles para montaje en techo metálico trapezoidal

Producto Breve introducción:

Lugar de instalación: techo metálico trapezoidal o techo sándwich
Aplicación: Panel solar enmarcado para cualquier tamaño.
Materiales estructurales: Aluminio
Velocidad del viento de supervivencia: hasta 60 m/s
Presión de nieve de diseño: hasta 1,4 KN/m²
Inclinación: 0 grados (el mismo ángulo que el techo)
Dirección del panel: vertical u horizontal
Garantía de calidad durante 10 años

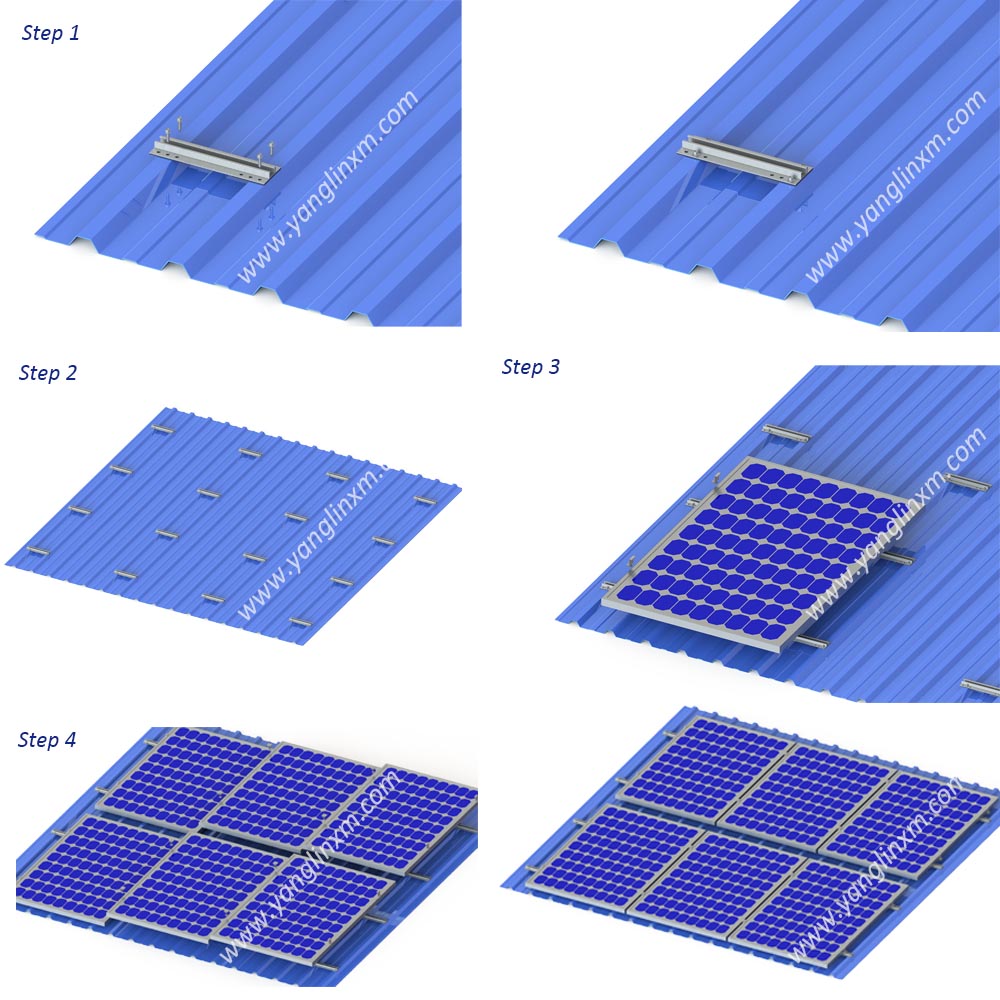

Guía de instalación:

Paso 1: Instale el gancho de abrazadera sin riel en el techo según el dibujo técnico.

Paso 2: Instale el gancho de abrazadera sin riel uno por uno.

Paso 3: Fije el panel solar en el gancho de abrazadera sin riel mediante la abrazadera intermedia o la abrazadera del extremo.

Paso 4: Arregle los paneles solares uno por uno hasta terminar.

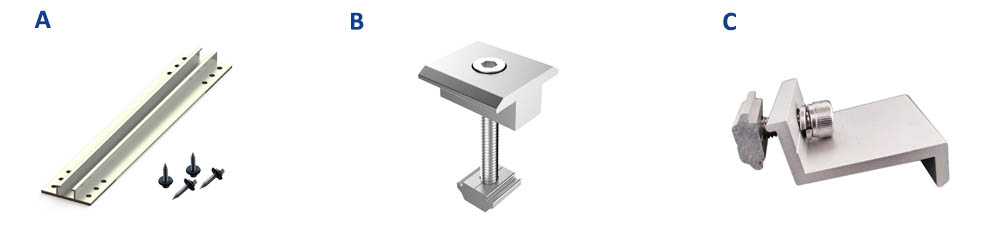

Lista de componentes:

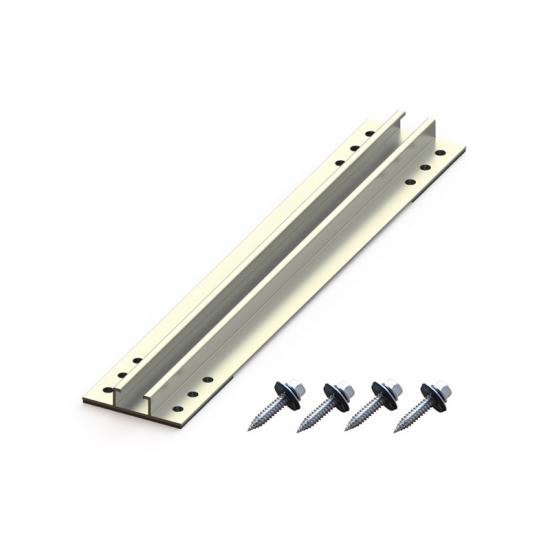

A: Gancho de abrazadera sin riel

B: Abrazadera intermedia

C: Abrazadera de extremo
