Sistema de montaje de techo plano con inclinación doble este-oeste

Nombre del producto: Sistema de montaje de techo plano con inclinación doble este-oeste

Descripción del Producto:

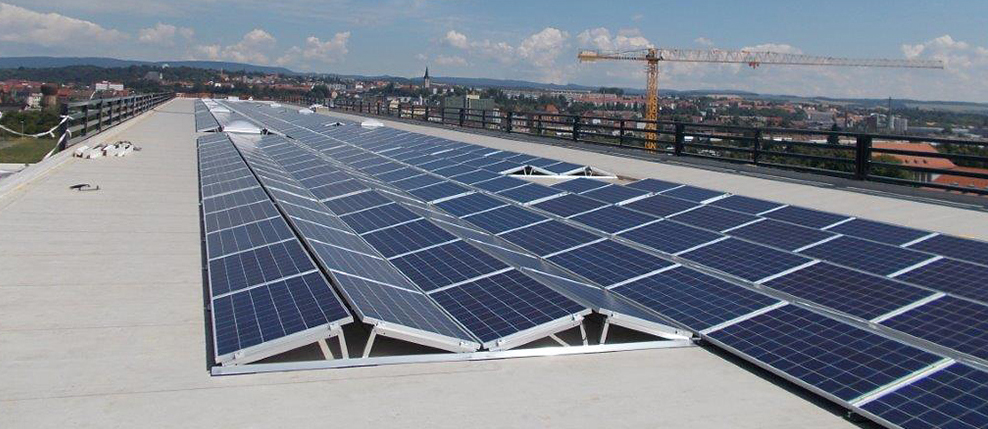

Sistema de montaje Sunpanelution Este-Oeste Es un diseño exclusivo; la gran mayoría de los sistemas tienen orientación sur-norte. A diferencia de los sistemas tradicionales, la orientación este-oeste no requiere mucho espacio muerto para su instalación, lo que permite instalar más paneles solares en la misma área y una mayor producción energética.

Breve introducción:

Ligero, cómodo y duradero.
Sitio de instalación: Techo plano de hormigón o campo abierto
Ángulo ajustable: 5°-20°
Velocidad máxima del viento: 60 m/s
Carga de nieve: 1,4 KN/m²
Material: Aluminio 6005-T5 y acero inoxidable 304
Garantía: 10 años de garantía; 25 años de vida útil.

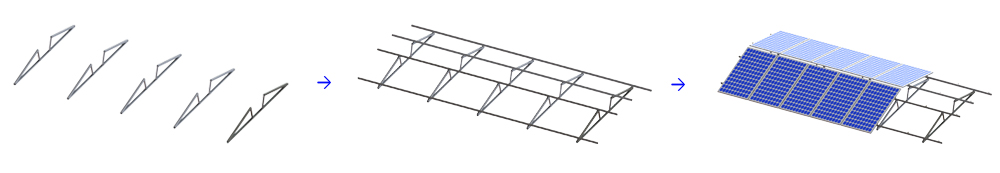

Guía de instalación:

Paso 1: Fije el soporte de tríodo premontado en el techo plano.

Paso 2: Fije el riel solar en el soporte del trípode y bloquéelo con la abrazadera del riel.

Paso 3: Coloque el panel solar en el riel y fíjelo con la abrazadera solar hasta terminar.

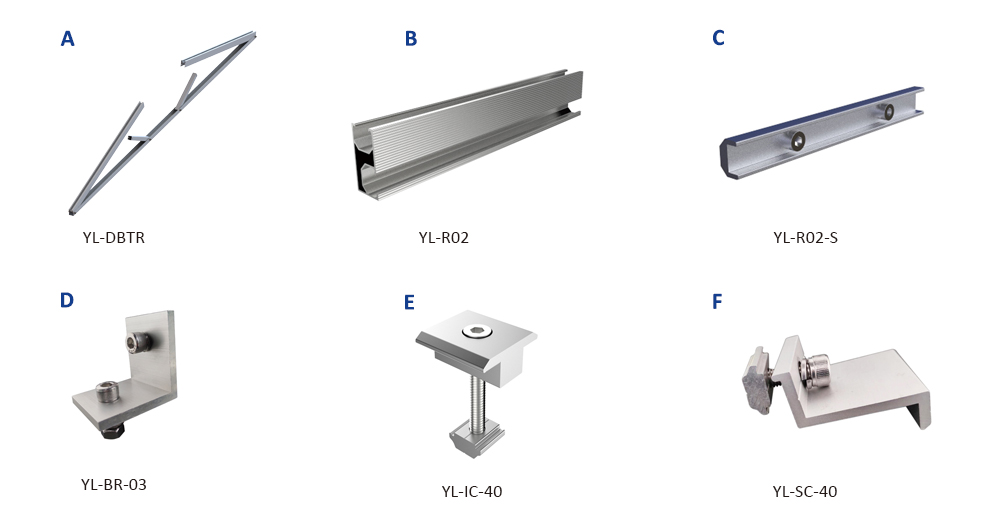

Lista de componentes:

A: Soporte de trípode premontado

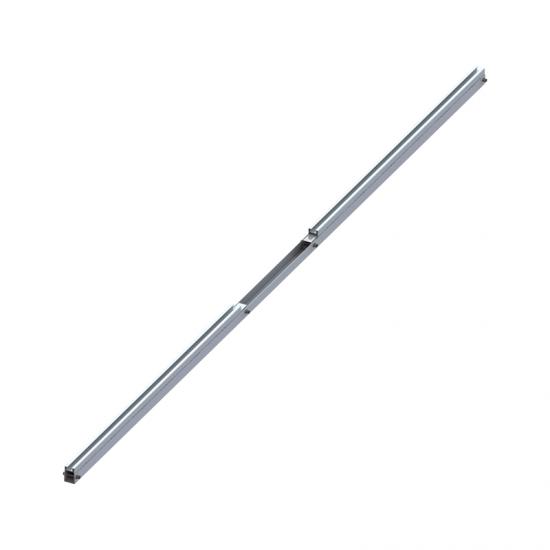

B: Perfil de riel de techo de aluminio

C: Ensambladora de rieles

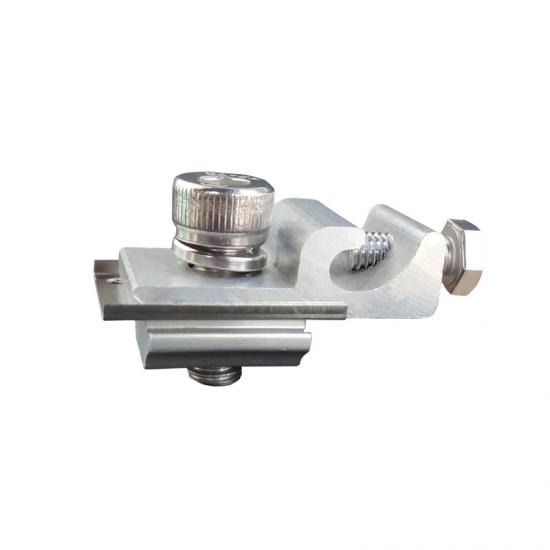

D: Abrazadera de riel

E: Abrazadera intermedia

F: Abrazadera de extremo

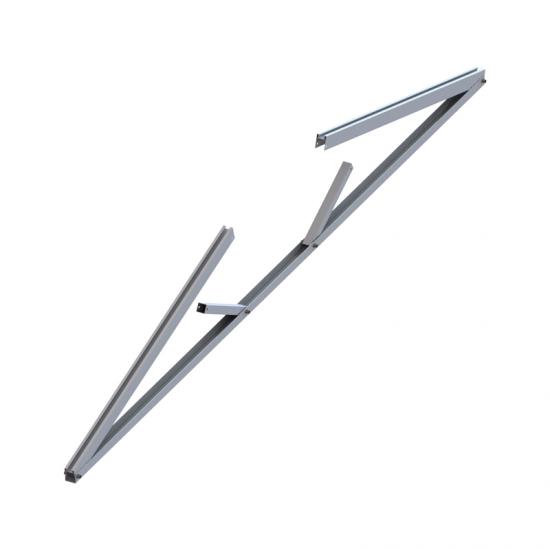

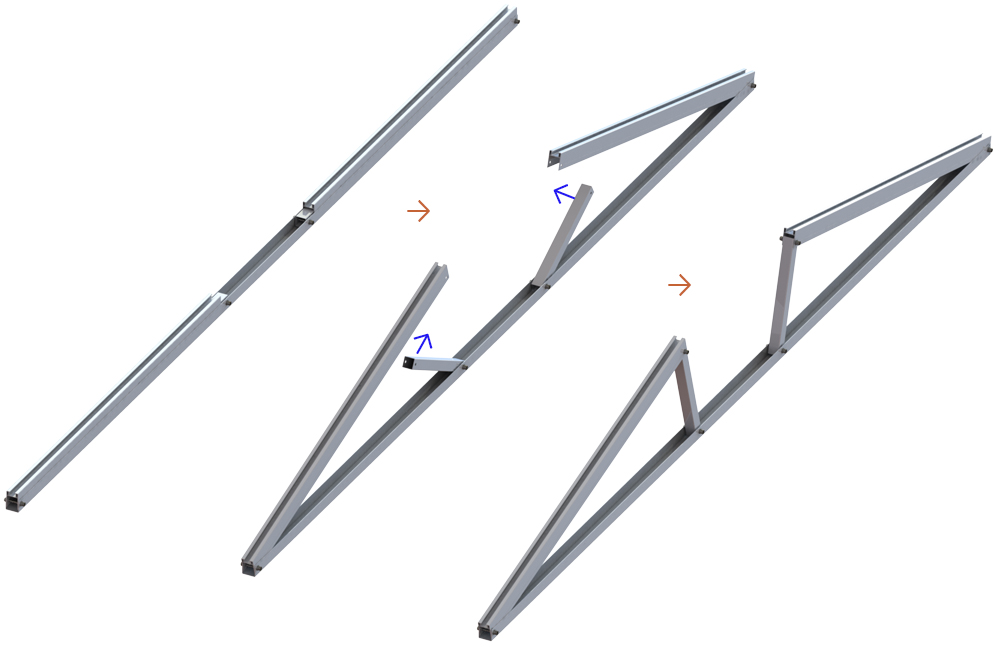

Soporte de trípode premontado:

Cuando se entrega la mercancía, el soporte del trípode se empaquetará como una cuerda, solo necesita fijar el tercer juego de pernos durante la instalación, es una instalación muy fácil y ahorra tiempo y costos de mano de obra.

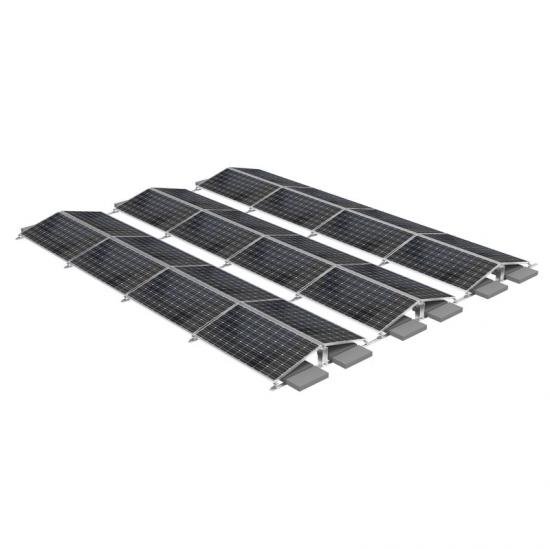

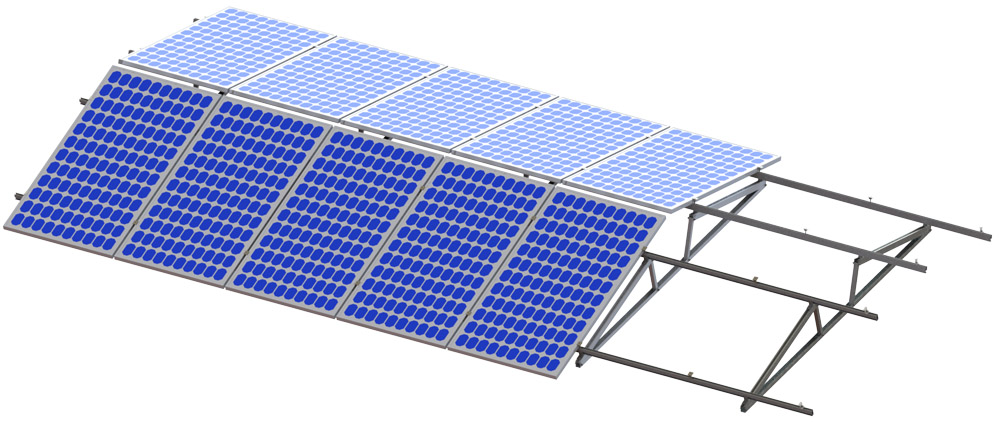

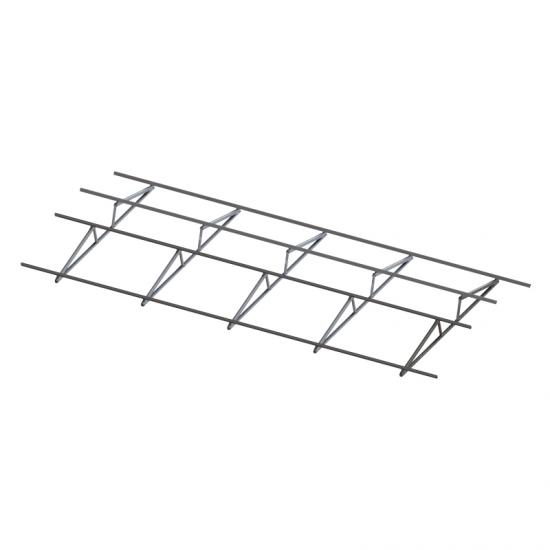

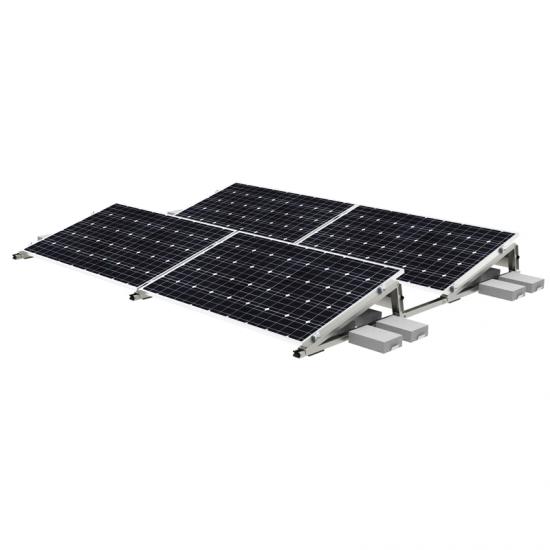

Descripción general del sistema de montaje de techo solar de doble inclinación
